高压直流接触器的工作原理与应用

作者：sm002 来源：本站发布日期： 2024-10-20 01:04:50

高压直流接触器是一种用于控制高压直流电路的电气设备，广泛应用于电力、轨道交通、冶金、化工等行业。它的主要功能是实现电路的开关控制，以确保设备的安全和高效运行。本文将详细探讨高压直流接触器的工作原理、结构特点及其在各个领域的应用。

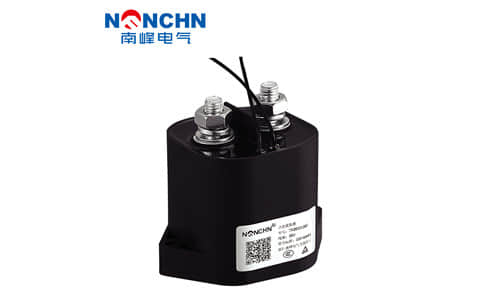

高压直流接触器

一、工作原理

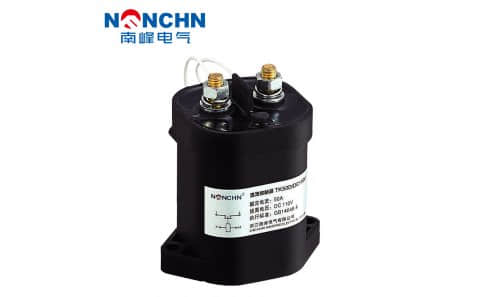

高压直流接触器

高压直流接触器的工作原理主要基于电磁铁的原理。当控制电流通过电磁线圈时，电磁铁产生磁场，从而吸引动触点与静触点接触，形成闭合电路。相反，当控制电流切断时，弹簧作用将动触点拉开，电路断开。这一过程的快速反应使得高压直流接触器能够在短时间内完成电路的切换，确保设备的安全和稳定。

高压直流接触器通常具有防弧设计，以减少电弧对触点的损害。在高压直流电路中，电弧的产生往往是一个严重的问题，因此接触器的设计需要充分考虑这一因素。采用合适的材料和结构设计，可以有效降低电弧的持续时间和强度，提高接触器的使用寿命。

二、结构特点

高压直流接触器的结构一般包括以下几个主要部分：

电磁铁：用于产生磁场并驱动动触点的主要组件。

触点系统：由动触点和静触点组成，用于实现电路的闭合和断开。触点的材料和结构直接影响接触器的电流承载能力和开关寿命。

弹簧：用于在电磁铁断电后，迅速将动触点拉开，确保电路的断开。

外壳：通常采用绝缘材料制成，能够有效防止外界环境对内部元件的影响，同时也具有一定的防护作用。

此外，高压直流接触器的选型需要根据实际工作环境和负载特性进行合理选择，确保其能够承受预期的电压和电流。

三、应用领域

高压直流接触器的应用领域十分广泛，主要包括：

高压直流接触器
