直流接触器的工作原理与应用探讨

作者：sm002 来源：本站发布日期： 2024-10-21 13:01:50

直流接触器是一种用于控制直流电路的电气设备，广泛应用于电动车、电力系统和工业自动化等领域。它的主要功能是通过电磁铁的控制实现对大电流负载的开关操作。本文将对直流接触器的工作原理、结构特征、应用领域以及维护保养进行详细探讨。

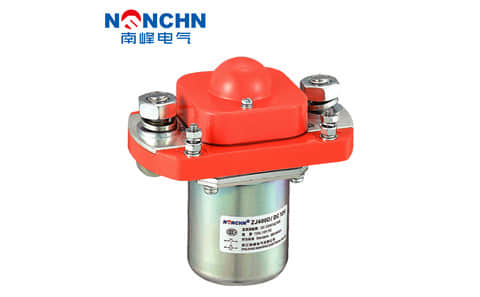

直流接触器

一、工作原理

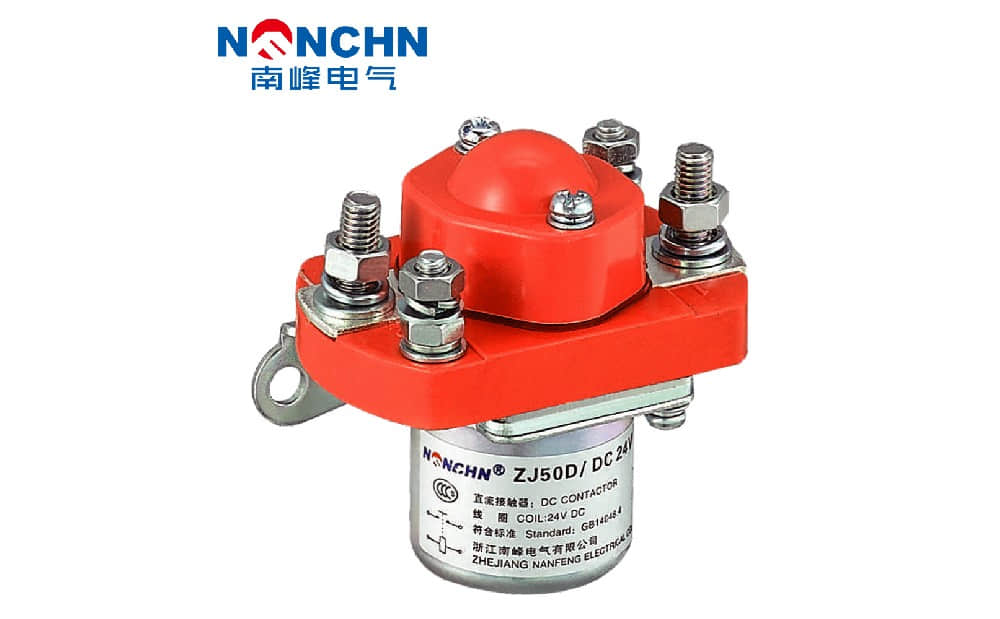

直流接触器

直流接触器的工作原理基于电磁感应。当接触器的电流通过其电磁线圈时，线圈内产生磁场，这个磁场吸引或释放接触器的移动触点，从而控制负载电路的开关状态。一般而言，直流接触器的操作分为通电和断电两个状态：

通电状态：当控制电流通过线圈时，磁场形成，吸引动触点与静触点接触，形成闭合电路，允许电流通过，驱动负载设备工作。

断电状态：当控制电流被切断后，磁场消失，动触点在弹簧的作用下回到原位，切断负载电路，停止电流流动。

由于直流电流的特性，直流接触器的设计和结构与交流接触器有所不同。特别是直流接触器在切断电流时，会产生电弧，因此需要具备良好的灭弧能力。

二、结构特征

直流接触器的主要结构组件包括：

电磁线圈：产生吸引力的核心组件，通过电流激励工作。

动触点与静触点：用于实现电路的闭合与断开，通常采用耐磨材料以延长寿命。

弹簧：在断电状态下，弹簧提供动触点的复位动作。

灭弧装置：用于快速熄灭电弧，确保操作安全。

直流接触器的设计需要考虑电流大小、负载特性以及环境因素，通常采用金属外壳以保护内部元件，同时提高散热效果。

三、应用领域

直流接触器的广泛应用主要体现在以下几个领域：

电动交通工具：在电动车和电动摩托车中，直流接触器用于控制电动机的启停与换向，确保安全与高效运行。

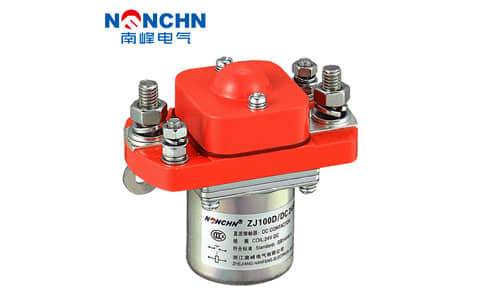

直流接触器
