直流接触器：电气控制中的重要组成部分

作者：sm002 来源：本站发布日期： 2024-10-22 10:50:59

直流接触器是一种用于电气控制的开关装置，广泛应用于各类直流电路中。作为一种自动化设备，直流接触器能够通过电磁力来实现对电路的开关控制，确保设备的可靠运行。本文将介绍直流接触器的工作原理、主要构造、应用领域以及维护保养等方面的内容，以帮助读者更好地理解这一电气元件。

直流接触器

一、工作原理

直流接触器

直流接触器的基本工作原理是利用电磁线圈的电磁作用。当直流电流流通过接触器的电磁线圈时，线圈产生磁场，这个磁场吸引一个可动铁心，使其移动并促使接触器的触点闭合或断开。通过这一过程，接触器能够有效地控制电路的通断，实现对负载的控制。

当电流切断时，线圈失去电流，磁场消失，铁心在弹簧的作用下回位，此时接触器的触点打开，电路也随之断开。这一过程快速且可靠，因此直流接触器在许多电气控制系统中占据着至关重要的地位。

二、主要构造

直流接触器主要由以下几个部分组成：

电磁线圈：其作用是在通电后产生磁场，是接触器的核心组件。

可动铁心：受到电磁力作用而移动，实现接触点的切换。

触点系统：分为常开触点和常闭触点，用于连接和断开电路。

外壳：保护内部元件，通常由绝缘材料制成，确保安全性和可靠性。

弹簧：用于在电流切断后使可动铁心复位，保证触点断开。

每个组件的精密设计和制造都直接影响接触器的性能和使用寿命。

三、应用领域

直流接触器的应用范围非常广泛，主要包括：

电机控制：在电动车、起重机和电梯等设备中，直流接触器常用于控制直流电机的启停。

电源分配：在电力系统中，用于实现对直流电源的管理与控制。

自动化设备：在自动生产线和工业机器人中，负责对各类机械设备的控制。

直流接触器

热品推荐 / Hot product

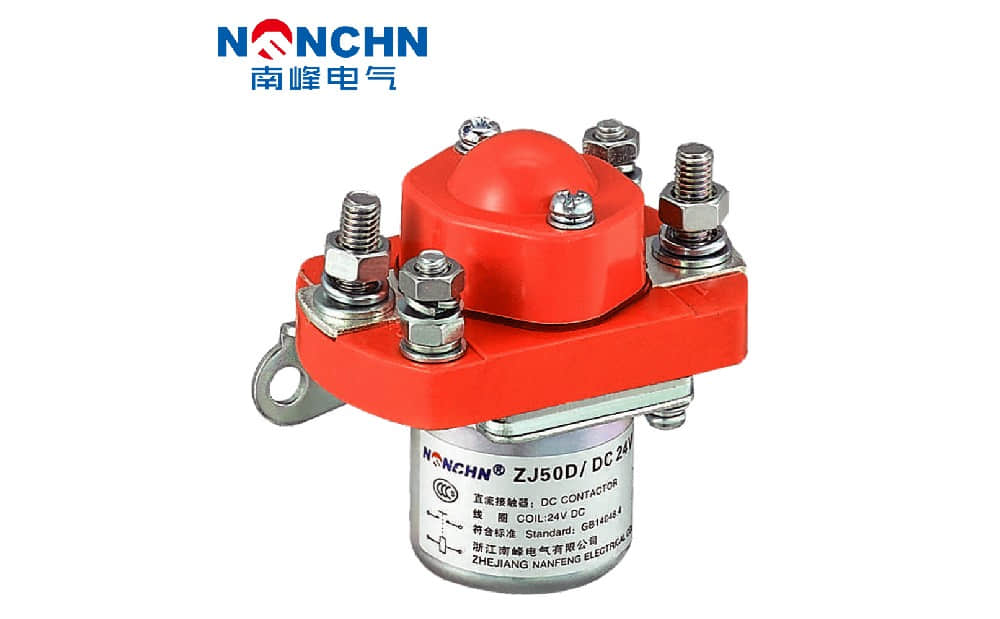

: ZJ50D型直流接触器

产品主要使用于电瓶车、电动叉车、电动绞盘、电动汽车、挖掘机、汽车空调、通讯电源等直流电源系统的电源通断控制。 ·订货规范例：ZJ50D/12V 主触点一常开，额定电压不大于DC80V，电流50A，线圈电压规格为DC12V的直流接触器…

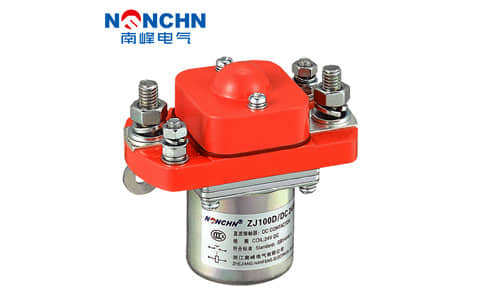

: ZJ100D型直流接触器

产品主要使用于电瓶车、电动叉车、电动绞盘、电动汽车、挖掘机、汽车空调、通讯电源等直流电源系统的电源通断控制。 ·订货规范例：ZJ100D/12V 主触点一常开，额定电压不大于DC80V，电流100A，线圈电压规格为DC12V的直流接触器…

: ZJ200D型直流接触器

产品主要使用于电瓶车、电动叉车、电动绞盘、电动汽车、挖掘机、汽车空调、通讯电源等直流电源系统的电源通断控制。 ·订货规范例：ZJ200D/12V 主触点一常开，额定电压不大于DC80V，电流200A，线圈电压规格为DC12V的直流接触器…

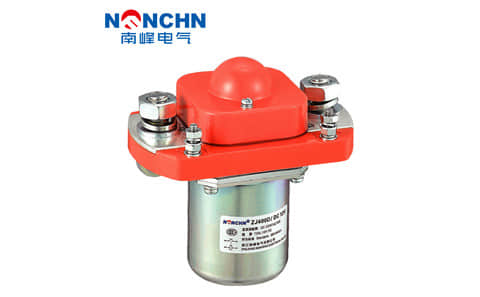

: ZJ400D型直流接触器

产品主要使用于电瓶车、电动叉车、电动绞盘、电动汽车、挖掘机、汽车空调、通讯电源等直流电源系统的电源通断控制。 ·订货规范例：ZJ400D/12V 主触点一常开，额定电压不大于DC80V，电流400A，线圈电压规格为DC12V的直流接触器…
