高压直流接触器的工作原理与应用

作者：sm002 来源：本站发布日期： 2024-10-24 17:29:41

高压直流接触器是一种重要的电气设备，主要用于高压直流电路中的控制与保护。随着电力电子技术的迅速发展，高压直流接触器在电力系统、轨道交通、可再生能源等领域得到了广泛应用。本文将对高压直流接触器的工作原理、构成以及应用领域进行详细探讨。

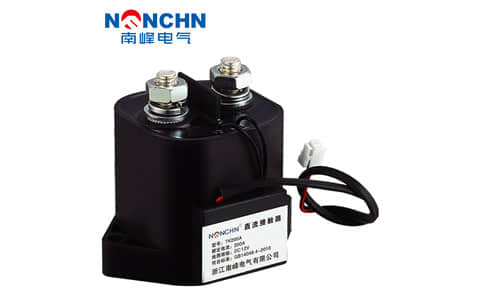

高压直流接触器

一、工作原理

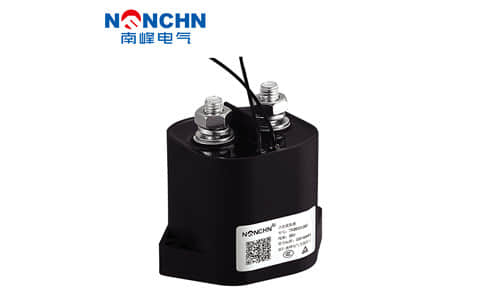

高压直流接触器

高压直流接触器的基本原理与交流接触器相似，主要是通过电磁铁控制接触点的开关状态。在高压直流系统中，由于直流电流的特性，接触器的设计和操作要求更为严格。高压直流接触器通常包括电磁线圈、动触点、静触点、灭弧装置等组成部分。

电磁线圈：接通控制电源后，电流通过电磁线圈，产生磁场，吸引动触点，使其与静触点接触，实现电路的闭合。当控制电源断开时，弹簧的作用使动触点与静触点分离，电路断开。

灭弧装置：在直流电路中，电弧的形成与熄灭比交流电路更加困难。因此，高压直流接触器通常配备灭弧装置，如电弧室或其他灭弧材料，以有效抑制电弧的产生，确保安全和可靠性。

接触材料：由于高压直流接触器需要承受较大的电流和电压，其接触材料通常采用银、镍等耐磨材料，以确保良好的导电性和抗氧化性。

二、应用领域

高压直流接触器广泛应用于多个领域，主要包括以下几个方面：

电力系统：在高压直流输电（HVDC）系统中，高压直流接触器用于控制电力的传输与分配。它们可以快速开关电路，防止故障的扩展，提高系统的安全性与可靠性。

轨道交通：在城市轨道交通系统中，高压直流接触器用于控制电力供应，保障列车的正常运行。其快速响应特性可以有效地应对列车运行中的突发情况，确保乘客的安全。

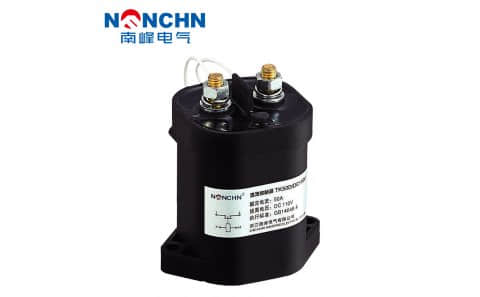

高压直流接触器
