高压直流接触器的原理与应用

作者：sm002 来源：本站发布日期： 2024-12-01 18:40:43

高压直流接触器作为电气控制系统中重要的组成部分，广泛应用于各类工业设备和电力系统中。其主要功能是实现对高压直流电路的开关控制，保证电气设备的安全与可靠运行。本文将深入探讨高压直流接触器的工作原理、结构特点以及实际应用。

高压直流接触器

一、工作原理

高压直流接触器

高压直流接触器的基本原理与传统的交流接触器相似，主要由电磁系统、触点系统和外壳组成。当施加电压时，接触器内部的电磁线圈产生磁场，吸引动触点，使之与静触点接触，完成电路的闭合；当电压去除时，磁场消失，动触点在弹簧的作用下恢复到初始状态，电路断开。这种控制方式可以实现对电路的远程控制和自动化管理。

由于直流电流的特性，高压直流接触器在设计上需要考虑电弧的处理。当接触器断开直流负载时，电弧的持续时间较长，容易造成触点的烧毁。因此，高压直流接触器通常采用高性能的材料和特殊的结构设计，如采用电弧熄灭装置或增加触点的接触面积，以降低电弧对触点的损害。

二、结构特点

高压直流接触器的结构相较于普通接触器更为复杂，其主要组成部分包括：

电磁线圈：提供吸合力，是接触器工作的核心部分。

动触点与静触点：通过机械连接实现电路的通断。

弹簧：用于将动触点复位，确保触点在未通电状态下可靠断开。

外壳：保护内部组件，防止环境因素对接触器的影响。

电弧熄灭装置：特别设计的结构，用于抑制电弧的形成。

此外，高压直流接触器的材料选择也尤为重要。通常，触点材料需具备良好的导电性和耐磨性，以延长接触器的使用寿命。

三、应用领域

高压直流接触器在多个领域中都有着广泛的应用，主要包括：

高压直流接触器

热品推荐 / Hot product

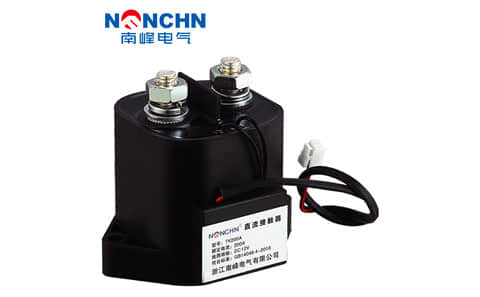

: ZJ50D型直流接触器

产品主要使用于电瓶车、电动叉车、电动绞盘、电动汽车、挖掘机、汽车空调、通讯电源等直流电源系统的电源通断控制。 ·订货规范例：ZJ50D/12V 主触点一常开，额定电压不大于DC80V，电流50A，线圈电压规格为DC12V的直流接触器…

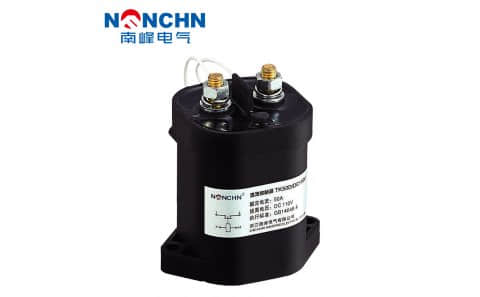

: ZJ100D型直流接触器

产品主要使用于电瓶车、电动叉车、电动绞盘、电动汽车、挖掘机、汽车空调、通讯电源等直流电源系统的电源通断控制。 ·订货规范例：ZJ100D/12V 主触点一常开，额定电压不大于DC80V，电流100A，线圈电压规格为DC12V的直流接触器…

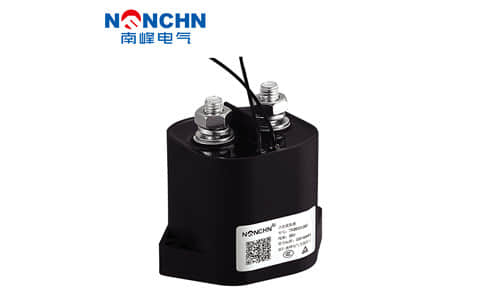

: ZJ200D型直流接触器
